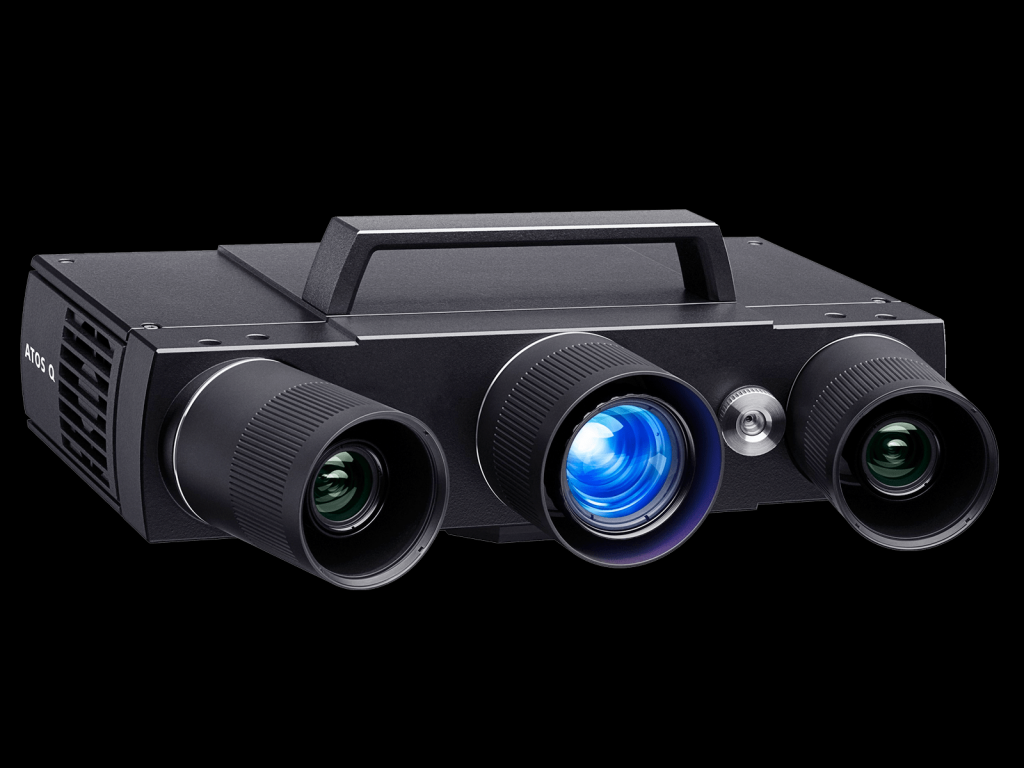

비접촉 광학식 3차원 측정 스캐너로 정밀 부품의 3차원 형상을 고해상·고정밀로 획득하여 연구·개발·품질검사· 역설계에 활용하기 위한 핵심 장비임.

특히, 최신 Fringe Projection 방식과 Blue LED 광원을 적용한 Two 카메라식 전문가용 3D 스캐너로, 산업 현장에서 요구되는 정밀도와 반복 재현성 충족

• 라이트 소스 : BLUE LED

• ​해상도 : 12 million

• 측정 면적 [mm2] : 100 x 70 ~ 500 x 370

• ​점간 거리 [mm] : 0.03 ~ 0.12

• ​초점 거리 [mm] : 490

• ​무게 [kg] : 4

• 크기 [mm] : 340 x 240 x 83

• ​케이블 길이[m] : 10

• 렌즈 영역 100, 170, 270, 350, 500mm

[비접촉 광학식 3 차원 스캐너 및 구동 소프트웨어]

• 구성 방식: Two 카메라 + One 프로젝터 방식

• 형태: 이동 측정이 가능한 포터블 타입

• 이동용 케이스: 방진·방습 기능의 캐리어 방식 케이스 제공

• Scanning Method: Fringe Projection 방식

• 카메라 해상도: 12.0M Pixel 이상

• 광원: Blue LED

• 스캔 거리: 490mm 이상

• 스캔 영역

 - 최소 100 × 70mm ~ 최대 500 × 370mm(x, y 기준)

 - 총 5 개 이상 측정 영역 확장 가능

• 영역 변경 방식: 렌즈 교환 방식에 의한 영역 변경, User Calibration 직접 수행 가능

• Hyper-calibration 기능 지원

• 측정 정밀도: ±0.01mm

• Triple Scan 기능 탑재: 깊은 홀을 고정밀로 측정하기 위한 기술 적용 (별도 장비 불필요)

• 스캐너 센서 크기: 340 × 240 × 90mm 이상 또는 동등 수준

• 포인트 간격: 0.029 ~ 0.124mm 이내

• 인터페이스: 10-Gigabit Ethernet

• 구동 소프트웨어

 - OS: Windows 11 지원

 - Point Cloud 형식으로 측정, Polygon 형식으로 저장 가능

 - 자동 턴테이블과 별도 복잡한 설정 없이 바로 연동 사용 가능

 - 빛 밝기 자동 조정 기능 지원

 - 측정 시 자동 정합(Alignment) 기능 지원

 - 검사 기능(컬러맵, 단면 측정, 기본 리포트 작성 등)을 포함할 것

• 거리 확인 기능:

 - 두 개의 레이저 포인트로 제품과의 거리를 확인 가능

 - 소프트웨어 화면에서 실시간 거리 확인 가능

• 안전 설계: 스캐너 센서에 안전을 위한 손잡이가 부착되어 있음

• 3 축 자동 측정 시스템

 - 스캐너 탈부착 가능 구조

 - 제품 크기: 550 × 725 × 180mm

 - 제품 무게: 약 22kg (턴테이블 포함 무게)

 - 연결 방식: USB 2.0

 - 전원: AC 100 ~ 240V, 50/60Hz

 - 운영 S/W: Windows 11 및 장비 운영 S/W 와 직접 연결 운용 가능

[품질검사용(Inspection) 소프트웨어]

• Alignment 기능

 - Best-fit Alignment

 - RPS(Reference Position System) Alignment

 - Datum 기반 Alignment (Point/Line/Plane)

 - 3-2-1 Alignment, Manual Alignment

 - Coordinate System Alignment, Apply Last Alignment 기능 지원

• 3D Compare 기능: 스캔 데이터와 CAD 데이터 간의 전체 형상 편차(Whole Deviation) 비 교 기능 지원

• 2D Compare 기능: 임의 단면(Section)에 대한 형상·편차 분석 기능 지원

• Datum 기능: Point, Line, Plane 등 Datum 생성 기능 지원

• Evaluate Wall Thickness: 원하는 위치의 두께 측정 및 두께 분포 Color Map 표시 기능

• Measurement 기능: 스캔 데이터 상에서 필요한 치수 측정 기능 제공

• GD&T 기능: 평탄도, 평행도 등 기본 GD&T 평가 기능 지원

• Report 기능: 검사 결과 리포트 자동 생성 (HTML, MS Word, PDF, Excel, CSV 등으로 출력 가능)

• Auto Report(Parametric Inspection) 기능:  동일 형상의 반복 Scan Data 를 자동 측정 및 Auto Report 생성

• Automation Designer 기능: Auto Report 구성 시 사용자가 항목 추가·삭제·순서 편집 등 자유롭게 구성 가능

• Trend Analysis: 동일 형상에 대한 다수 Scan Data 의 경향 분석 기능 제공

[역설계(Reverse Engineering)용 소프트웨어]

• Object mover 기능: Polygon 데이터 중심 기준으로 Move, Rotate 가능

• Mesh 해상도 관리: Decimation & Refine 기능 지원

• Mesh 오류 자동 수정

 - Scan-to-CAD Coordinate Alignment 기능 지원

 - Mesh 오류 자동 검출 및 수정 기능

• Polygon 모델링 기능

 - RP, CAM, CAE 활용을 위한 자동화 Mesh 최적화 기능

 - Advanced Mesh Modeling 및 Optimization 기능 제공

• Boundary 편집 기능:  Polygon 모델의 Boundary Edit 기능 제공

• Mesh Doctor 기능: Non-Manifold Edges, Self-intersections, Highly Creased Edges, Spikes, Small Components, Small Holes 등의 오류 자동 검출 및 제거 기능

• Step-by-step Sharpening Wizard 지원

• Automatic Curvature 기능: 자동 Curvature 생성 및 편집 기능

• Patch Error 자동 검출·수정 기능

• 곡률 기반 자동 Mesh 영역 분할 기능 지원

• 분할 후 형상 자동 인식: 곡률에 따른 평면, 구, 콘 형상 자동 인식 및 CAD 생성 기능

• 역설계 검증 기능: 역설계 CAD 데이터와 Polygon 데이터 간 형상 분석 기능 지원

• Parametric 기능: Pro-E, SolidWorks, Inventor 등 주요 CAD 와 연계 가능한 Parametric 기능 지원

• Trim / UnTrim 기능 지원

• Auto Surface 기능

 - Automatic Shrink-wrapped Surface Model 생성

 - Surface 생성 시 허용오차 설정 가능​
