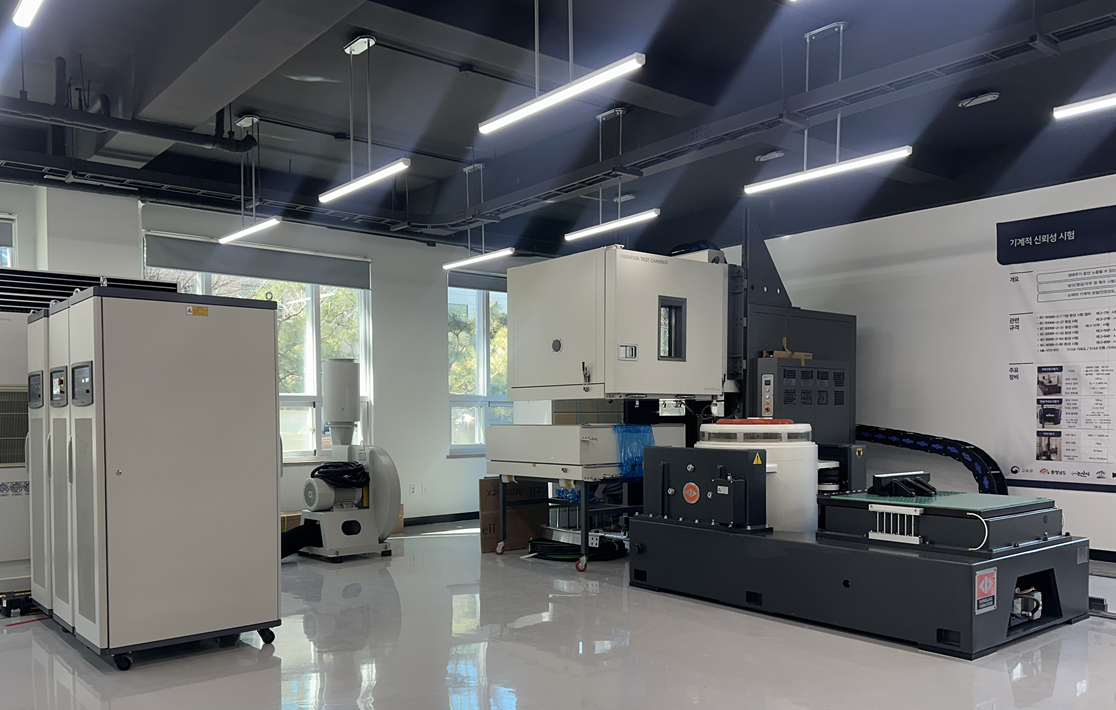

전자식 가진기를 사용하는 진동시험기는 무기체계, 군용차랑, 항공전자장비, 미사일 부품 등 국방 분야 주요 장비의 기계적 진동 및 충격 환경을 재현하여, 구조적 내구성과 기능적 신뢰성을 검증하는 시험 장비

1. 주 장비

1-1. 진동가진기 (Shaker)

1-1-1. Rated peak force

 - 최대 사인시험 용량: 50 kN 이상

 - 최대 랜덤시험 용량: 50 kN 이상

 - 최대 충격시험 용량: 150 kN 이상

1-1-2. 주파수 범위(Hz): 5 ~ 2,300 Hz

1-1-3. 최대 변위(mm): 100 mm (P-P) 이상

1-1-4. 최대 속도(m/s): 2.0 m/s 이상

1-1-5. 최대 가속도(g): 80 g 이상

1-1-6. 최대 적재 하중(kg): 800 kg 이상

1-1-7. Suspension resonance frequency: 2.5 Hz 이하

1-1-8. Mounting Type: Air isolation mounting type

1-1-9. 아마츄어 직경: 445 mm 이상

1-1-10. 아마츄어 무게: 60 kg 이하

1-1-11. 아마츄어 자동 중심 장치 포함

1-1-12. 시험기 본체 자동 회전방식

1-1-13. 냉각 방식: 공냉식

1-1-14. 시험 후 시간 설정으로 자동 종료 가능 (Shaker & Amplifier)

1-1-15. Energy Saving mode: 가동 시 Blower motor 회전속도 자동 조절 가능할 것

1-2. 증폭기 (Amplifier)

1-2-1. 증폭기 출력: 50 kVA 이상

1-2-2. 전고주파 왜곡률: 1.0% 이하

1-2-3. 증폭기 모듈 효율: >90%

1-2-4. 파워모듈 스위칭 소자: IGBT

1-2-5. 냉각방식: 공냉식

1-2-6. EMI Shielding

1-2-7. Power Economy 지원: Field coil 전류/전압 조정 기능

1-3. Slip Table (수평테이블)

1-3-1. 크기: 1,000 mm × 1,000 mm

1-3-2. 재질: Mg Alloy

1-3-3. 주파수 범위: 2,000 Hz 이상

1-3-4. 무게: 130 kg 이하 (Drive Bar, Slip Table, Bearing 포함)

1-4. Head Expander (수직테이블)

1-4-1. 타입: Square Type

1-4-2. 크기: 1,000 mm × 1,000 mm

1-4-3. 재질: Mg Alloy

1-4-4. 주파수 범위: 1000 Hz 이상

1-4-5. 무게: 130 kg 이하​
